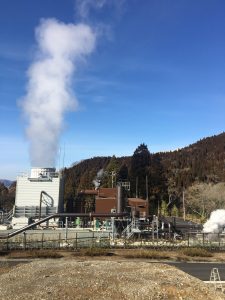

南阿蘇湯の谷地熱発電所

発電所概要

<南阿蘇湯の谷地熱発電所 発電所の仕組み>

❶蒸気井
地熱貯留層から、蒸気と熱水を取り出す井戸です。

❷気水分離器
蒸気井から送られた二相流(蒸気・熱水)を蒸気と熱水に分離させます。

❸レベルヘッダ
気水分離器の熱水レベルを一定に保ちます。

❹集合ピット
発電所内で分離した熱水や、冷却塔からの余った水を貯留します。

❺タービン・発電機
発電機を回すための羽根車です。
蒸気の力で、1分間に約8000回転で発電機を回し、電気を作ります。

❻復水器
発電で使われた蒸気を冷やし、温水にすることで減圧し、発電効率を上げます。

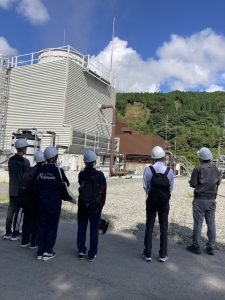

❼冷却塔
復水器内から送られた温水を冷却させるための装置です。

❽還元タンク
還元井に還元する熱水を貯留します。

❾還元井
熱水を地下に戻すための井戸です。

<参考>
🅐坑口フラッシュタンク…発電所の運転前に蒸気井から二相流(蒸気・熱水)を噴気させる時に使用します(通常は使用しません)。

🅑蒸気放出サイレンサー…発電の前後やタービンにトラブルが発生した時など、一時的に蒸気を大気に放出する時に使用します(放出する時は、放散音を低減します)。

🅒発電所フラッシュタンク…気水分離器の水位が異常に上昇した時に、蒸気を放出させます。

🅓取水堰…湧水を補給水として貯留します。

<発電所の概要>

発電所名称
南阿蘇湯の谷地熱発電所
所在地
熊本県阿蘇郡南阿蘇村大字長野2455番地1
発電端出力
2,168kW(最大出力)
送電端出力
1,990kW
発電方式
シングルフラッシュ方式
蒸気井
2本
還元井
1本
